鐵損

　　鐵損（iron loss，也稱作core loss）是指像變壓器、電感器、交流馬達及交流發電機等有導磁體（以下簡稱為鐵芯）的電機設備中，因?qū)Т朋w受到變動磁場的影響，在鐵芯中損耗的部分能量，損耗的能量會以熱的方式散失，有時則是以噪音的方式散失。

　　鐵損可分為磁滯損（Hysteresis losses）、渦流損（Eddy-current losses）及異常損（Anomalous losses）3種。

磁滯損

　　當通過鐵芯的磁場改變時，鐵芯材料的磁化強度會變化，因?yàn)榇女牨诘囊苿?dòng)，造成其中微小磁疇的膨脹及收縮。不過磁疇壁在移動時，會受到晶體缺陷的影響而卡住，最后磁疇壁仍會移動，但是會發熱，即為磁滯損。

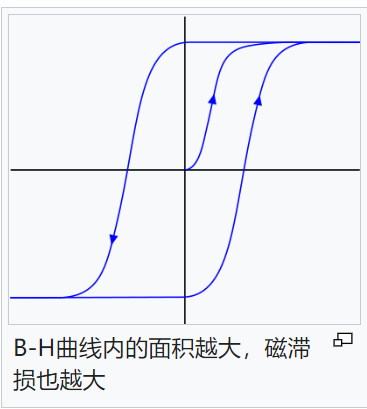

　　磁滯損可以從材料的B-H曲線中看出，B-H圖為一封閉的曲線，磁場變化一個周期時，單位體積材料的磁滯損即為磁滯圈內的面積，若交流磁場大小不變，每一周期的能量損失為定值，此時磁滯損和頻率成正比。

　　{\displaystyle W=\int{\left(nA_{c}{\frac{dB(t)}{t}}\right)\left({\frac{H(t)l_{m}}{n}}\right)dt}=(A_{c}l_{m})\int{HdB}}{\displaystyle W=\int{\left(nA_{c}{\frac{dB(t)}{t}}\right)\left({\frac{H(t)l_{m}}{n}}\right)dt}=(A_{c}l_{m})\int{HdB}}

　　{\displaystyle P_{H}=(f)(A_{c}l_{m})\int{HdB}}{\displaystyle P_{H}=(f)(A_{c}l_{m})\int{HdB}}

渦流損

　　若鐵芯為導體，因?yàn)殡姶鸥袘?yīng)，磁場的變化會感應在導體內循環的電流，稱為渦電流。渦電流和磁場垂直。渦電流的能量會因?yàn)殍F芯材料的電阻而發熱耗散，渦流損和電流循環面積的大小成正比、和材料的電阻率成反比。

　　若鐵芯是由薄的疊層組成，中間又有絕緣的涂層，可以減少渦流損。

　　調整鐵芯材料也可以減少渦流損，一種是使用導磁但不導電的材料，例如鐵氧體，若使用加硅的電工鋼（矽鋼），鋼的電阻率明顯上升，也可以減少渦流損。

異常損

　　異常損包括磁滯損及渦流損以外的損失，也可以描述成磁滯圈因?yàn)轭l率而加大。異常損的物理機制包括移動磁疇壁時局部的渦流損。
