電感（Inductance）是閉合回路的一種屬性，即當通過閉合回路的電流改變時，會出現電動勢來抵抗電流的改變。如果這種現象出現在自身回路中，那么這種電感稱為自感（self-inductance），是閉合回路自己本身的屬性。假設一個閉合回路的電流改變，由于感應作用在另外一個閉合回路中產生電動勢，這種電感稱為互感（mutual inductance）。電感以方程表達為

　　{\displaystyle{\mathcal{E}}=-L{\mathrmhyxjpf1aci\over\mathrmhyxjpf1act}}{\mathcal{E}}=-L{{\mathrmhyxjpf1ac}i\over{\mathrmhyxjpf1ac}t}；

　　其中，{\displaystyle{\mathcal{E}}}{\mathcal{E}}是電動勢，{\displaystyle L}L是電感，{\displaystyle i}i是電流，{\displaystyle t}t是時間。

　　術語“電感”是1886年由奧利弗·赫維賽德命名[1]。通常自感是以字母“L”標記，以紀念物理學家海因里?！だ愦蝃2][3]。互感是以字母“M”標記，是其英文（Mutual Inductance）的第一個字母。采用國際單位制，電感的單位是亨利（Henry），標記為“H”，以紀念科學家約瑟·亨利。與其他物理量的關系：一亨利等同一韋伯除以一安培（1 H=1 Wb/A）。

　　電感器是專門用在電路里實現電感的電路元件。螺線管是一種簡單的電感器，指的是多重卷繞的導線（稱為“線圈”），內部可以是空心的，或者有一個金屬芯。螺線管的電感是自感。變壓器是兩個耦合的線圈形成的電感器，由于具有互感屬性，是一種基本磁路元件。在電路圖中電感的電路符號多半以L開頭，例如，L01、L02、L100、L201等。

概述

　　應用麥克斯韋方程組，可以計算出電感。很多重要案例，經過簡化程序后，可以被解析。當涉及高頻率電流和伴隨的集膚效應，經過解析拉普拉斯方程，可以得到面電流密度與磁場。假設導體是纖細導線，自感仍舊跟導線半徑、內部電流分布有關。假若導線半徑超小于其它長度尺寸，則這電流分布可以近似為常數（在導線的表面或體積內部）。

自感

　　流動于閉合回路的含時電流所產生的含時磁通量，會促使閉合回路本身出現感應電動勢。

　　如右圖所示，流動于閉合回路的含時電流{\displaystyle i(t)}i(t)所產生的含時磁通量{\displaystyle\Phi(i)}\Phi(i)，根據法拉第電磁感應定律，會促使閉合回路本身出現感應電動勢{\displaystyle{\mathcal{E}}}{\mathcal{E}}：

　　{\displaystyle{\mathcal{E}}=-N{{\mathrmhyxjpf1ac\Phi}\over\mathrmhyxjpf1act}=-N{{\mathrmhyxjpf1ac\Phi}\over\mathrmhyxjpf1aci}\{\mathrmhyxjpf1aci\over\mathrmhyxjpf1act}}\mathcal{E}=-N{{\mathrmhyxjpf1ac\Phi}\over\mathrmhyxjpf1act}=-N{{\mathrmhyxjpf1ac\Phi}\over\mathrmhyxjpf1aci}\{\mathrmhyxjpf1aci\over\mathrmhyxjpf1act}；

　　其中，{\displaystyle N}N是閉合回路的卷繞匝數。

　　設定電感{\displaystyle L}L為

　　{\displaystyle L=N{\frac{\mathrmhyxjpf1ac\Phi}{\mathrmhyxjpf1aci}}}L=N{\frac{{\mathrmhyxjpf1ac}\Phi}{{\mathrmhyxjpf1ac}i}}。

　　則感應電動勢與含時電流之間的關系為

　　{\displaystyle{\mathcal{E}}=-L{\mathrmhyxjpf1aci\over\mathrmhyxjpf1act}}{\mathcal{E}}=-L{{\mathrmhyxjpf1ac}i\over{\mathrmhyxjpf1ac}t}。

　　由此可知，一個典型的電感元件中，在其幾何與物理特性都固定的狀況下，產生的電壓{\displaystyle v}v為：

　　{\displaystyle v=L{{\mathrmhyxjpf1aci}\over\mathrmhyxjpf1act}}v=L{{{\mathrmhyxjpf1ac}i}\over{\mathrmhyxjpf1ac}t}。

　　電感的作用是抵抗電流的變化，但是這種作用與電阻阻礙電流的流動是有區別的。電阻阻礙電流的流動的特征是消耗電能，而電感則純粹是抵抗電流的變化。當電流增加時電感抵抗電流的增加；當電流減小時電感抵抗電流的減小。電感抵抗電流變化的過程并不消耗電能，當電流增加時它會將能量以磁場的形式暫時儲存起來，等到電流減小時它又會將磁場的能量釋放出來，其效應就是抵抗電流的變化。

互感

　　如右圖所示，流動于閉合回路1的含時電流{\displaystyle i_{1}(t)}i_{1}(t)，會產生磁通量{\displaystyle\Phi _{2}(t)}\Phi _{{2}}(t)穿過閉合回路2，促使閉合回路2出現感應電動勢{\displaystyle{\mathcal{E}}_{2}}{\mathcal{E}}_{2}。穿過閉合回路2的磁通量和流動于閉合回路1的含時電流，有線性關系，稱為互感{\displaystyle M_{21}}M_{{21}}，以方程表達為。

　　{\displaystyle\Phi _{2}=M_{21}i_{1}}\Phi _{{2}}=M_{{21}}i_{1}。

　　計算互感，可使用紐曼公式（Neumann formula)：

　　{\displaystyle M_{21}={\frac{\mu _{0}}{4\pi}}\oint _{\mathbb{C}_{1}}\oint _{\mathbb{C}_{2}}{\frac{\mathrmhyxjpf1ac{\boldsymbol{\ell}}_{1}\cdot\mathrmhyxjpf1ac{\boldsymbol{\ell}}_{2}}{|\mathbf{X}_{2}-\mathbf{X}_{1}|}}}M_{{21}}={\frac{\mu _{0}}{4\pi}}\oint _{{{\mathbb{C}}_{1}}}\oint _{{{\mathbb{C}}_{2}}}{\frac{{\mathrmhyxjpf1ac}{\boldsymbol{\ell}}_{1}\cdot{\mathrmhyxjpf1ac}{\boldsymbol{\ell}}_{2}}{|{\mathbf{X}}_{2}-{\mathbf{X}}_{1}|}}；

　　其中，{\displaystyle\mu _{0}}\mu _{0}是磁常數，{\displaystyle\mathbb{C}_{1}}{\mathbb{C}}_{1}是閉合回路1，{\displaystyle\mathbb{C}_{2}}{\mathbb{C}}_{2}是閉合回路2，{\displaystyle\mathbf{X}_{1}}{\mathbf{X}}_{1}是微小線元素{\displaystyle\mathrmhyxjpf1ac{\boldsymbol{\ell}}_{1}}{\mathrmhyxjpf1ac}{\boldsymbol{\ell}}_{1}的位置，{\displaystyle\mathbf{X}_{2}}{\mathbf{X}}_{2}是微小線元素{\displaystyle\mathrmhyxjpf1ac{\boldsymbol{\ell}}_{2}}{\mathrmhyxjpf1ac}{\boldsymbol{\ell}}_{2}的位置。

　　由此公式可見，兩個線圈之間互感相同：{\displaystyle M_{12}=M_{21}}M_{{12}}=M_{{21}}，且互感是由兩個線圈的形狀、尺寸和相對位置而確定。

推導

　　穿過閉合回路2的磁通量{\displaystyle\Phi _{2}(t)}\Phi _{{2}}(t)為

　　{\displaystyle\Phi _{2}(t)=\int _{\mathbb{S}_{2}}\mathbf{B}_{1}(\mathbf{X}_{2},t)\cdot\mathrmhyxjpf1ac\mathbf{a}_{2}}\Phi _{{2}}(t)=\int _{{{\mathbb{S}}_{2}}}{\mathbf{B}}_{1}({\mathbf{X}}_{2},t)\cdot{\mathrmhyxjpf1ac}{\mathbf{a}}_{2}；

　　其中，{\displaystyle\mathbb{S}_{2}}{\mathbb{S}}_{2}是邊緣為{\displaystyle\mathbb{C}_{2}}{\mathbb{C}}_{2}的任意曲面，{\displaystyle\mathrmhyxjpf1ac\mathbf{a}_{2}}{\mathrmhyxjpf1ac}{\mathbf{a}}_{2}是微小面元素。

　　改用磁矢勢{\displaystyle\mathbf{A}_{1}}{\mathbf{A}}_{1}計算：

　　{\displaystyle\mathbf{B}_{1}(\mathbf{X}_{2},t)=\nabla _{2}\times\mathbf{A}_{1}(\mathbf{X}_{2},t)}{\mathbf{B}}_{1}({\mathbf{X}}_{2},t)=\nabla _{2}\times{\mathbf{A}}_{1}({\mathbf{X}}_{2},t)；

　　其中，{\displaystyle\nabla _{2}}\nabla _{2}是對于變向量{\displaystyle\mathbf{X}_{2}}{\mathbf{X}}_{2}的偏微分。

　　應用斯托克斯公式，可以得到

　　{\displaystyle\Phi _{2}(t)=\int _{\mathbb{S}_{2}}[\nabla _{2}\times\mathbf{A}_{1}(\mathbf{X}_{2},t)]\cdot\mathrmhyxjpf1ac\mathbf{a}_{2}=\oint _{\mathbb{C}_{2}}\mathbf{A}_{1}(\mathbf{X}_{2},t)\cdot\mathrmhyxjpf1ac{\boldsymbol{\ell}}_{2}}\Phi _{{2}}(t)=\int _{{{\mathbb{S}}_{2}}}[\nabla _{2}\times{\mathbf{A}}_{1}({\mathbf{X}}_{2},t)]\cdot{\mathrmhyxjpf1ac}{\mathbf{a}}_{2}=\oint _{{{\mathbb{C}}_{2}}}{\mathbf{A}}_{1}({\mathbf{X}}_{2},t)\cdot{\mathrmhyxjpf1ac}{\boldsymbol{\ell}}_{2}。

　　磁矢勢{\displaystyle\mathbf{A}_{1}(\mathbf{X}_{2},t)}{\mathbf{A}}_{1}({\mathbf{X}}_{2},t)的定義式為

　　{\displaystyle\mathbf{A}_{1}(\mathbf{X}_{2},t)\{\stackrel{def}{=}}\{\frac{\mu _{0}i_{1}}{4\pi}}\oint _{\mathbb{C}_{1}}{\frac{\mathrmhyxjpf1ac{\boldsymbol{\ell}}_{1}}{|\mathbf{X}_{2}-\mathbf{X}_{1}|}}}{\mathbf{A}}_{1}({\mathbf{X}}_{2},t)\{\stackrel{def}{=}}\{\frac{\mu _{0}i_{1}}{4\pi}}\oint _{{{\mathbb{C}}_{1}}}{\frac{{\mathrmhyxjpf1ac}{\boldsymbol{\ell}}_{1}}{|{\mathbf{X}}_{2}-{\mathbf{X}}_{1}|}}。

　　磁通量與流動于閉合回路1{\displaystyle\mathbb{C}_{1}}{\mathbb{C}}_{1}的電流{\displaystyle i_{1}}i_1的關系式為

　　{\displaystyle\Phi _{2}(t)={\frac{\mu _{0}i_{1}}{4\pi}}\oint _{\mathbb{C}_{1}}\oint _{\mathbb{C}_{2}}{\frac{\mathrmhyxjpf1ac{\boldsymbol{\ell}}_{1}\cdot\mathrmhyxjpf1ac{\boldsymbol{\ell}}_{2}}{|\mathbf{X}_{2}-\mathbf{X}_{1}|}}}\Phi _{{2}}(t)={\frac{\mu _{0}i_{1}}{4\pi}}\oint _{{{\mathbb{C}}_{1}}}\oint _{{{\mathbb{C}}_{2}}}{\frac{{\mathrmhyxjpf1ac}{\boldsymbol{\ell}}_{1}\cdot{\mathrmhyxjpf1ac}{\boldsymbol{\ell}}_{2}}{|{\mathbf{X}}_{2}-{\mathbf{X}}_{1}|}}。

　　所以，互感為

　　{\displaystyle M_{21}={\frac{\mathrmhyxjpf1ac\Phi _{2}}{\mathrmhyxjpf1aci_{1}}}={\frac{\mu _{0}}{4\pi}}\oint _{\mathbb{C}_{1}}\oint _{\mathbb{C}_{2}}{\frac{\mathrmhyxjpf1ac{\boldsymbol{\ell}}_{1}\cdot\mathrmhyxjpf1ac{\boldsymbol{\ell}}_{2}}{|\mathbf{X}_{2}-\mathbf{X}_{1}|}}}M_{{21}}={\frac{{\mathrmhyxjpf1ac}\Phi _{2}}{{\mathrmhyxjpf1ac}i_{1}}}={\frac{\mu _{0}}{4\pi}}\oint _{{{\mathbb{C}}_{1}}}\oint _{{{\mathbb{C}}_{2}}}{\frac{{\mathrmhyxjpf1ac}{\boldsymbol{\ell}}_{1}\cdot{\mathrmhyxjpf1ac}{\boldsymbol{\ell}}_{2}}{|{\mathbf{X}}_{2}-{\mathbf{X}}_{1}|}}。

　　這方程稱為紐曼公式（Neumann formula）。注意到對換閉合回路{\displaystyle\mathbb{C}_{1}}{\mathbb{C}}_{1}與{\displaystyle\mathbb{C}_{2}}{\mathbb{C}}_{2}不會改變結果，{\displaystyle M_{21}=M_{12}}M_{{21}}=M_{{12}}，因此，可以以變數{\displaystyle M}M統一代表。

　　類似地，穿過閉合回路1的磁通量{\displaystyle\Phi _{1}(t)}\Phi _{{1}}(t)為

　　{\displaystyle\Phi _{1}(t)={\frac{\mu _{0}i_{1}}{4\pi}}\oint _{\mathbb{C}_{1}}\oint _{\mathbb{C}'_{1}}{\frac{\mathrmhyxjpf1ac{\boldsymbol{\ell}}_{1}\cdot\mathrmhyxjpf1ac{\boldsymbol{\ell}}'_{1}}{|\mathbf{X}_{1}-\mathbf{X}'_{1}|}}}\Phi _{{1}}(t)={\frac{\mu _{0}i_{1}}{4\pi}}\oint _{{{\mathbb{C}}_{1}}}\oint _{{{\mathbb{C}}'_{1}}}{\frac{{\mathrmhyxjpf1ac}{\boldsymbol{\ell}}_{1}\cdot{\mathrmhyxjpf1ac}{\boldsymbol{\ell}}'_{1}}{|{\mathbf{X}}_{1}-{\mathbf{X}}'_{1}|}}。

　　除去所有下標，令{\displaystyle\mathbb{C}}\mathbb{C}、{\displaystyle\mathbb{C}'}{\mathbb{C}}'代表同一閉合回路，自感以方程表示為

　　{\displaystyle L={\frac{\mathrmhyxjpf1ac\Phi}{\mathrmhyxjpf1aci}}={\frac{\mu _{0}}{4\pi}}\oint _{\mathbb{C}}\oint _{\mathbb{C}'}{\frac{\mathrmhyxjpf1ac{\boldsymbol{\ell}}\cdot\mathrmhyxjpf1ac{\boldsymbol{\ell}}'}{|\mathbf{X}-\mathbf{X}'|}}}L={\frac{{\mathrmhyxjpf1ac}\Phi}{{\mathrmhyxjpf1ac}i}}={\frac{\mu _{0}}{4\pi}}\oint _{{{\mathbb{C}}}}\oint _{{{\mathbb{C}}'}}{\frac{{\mathrmhyxjpf1ac}{\boldsymbol{\ell}}\cdot{\mathrmhyxjpf1ac}{\boldsymbol{\ell}}'}{|{\mathbf{X}}-{\mathbf{X}}'|}}。

　　當{\displaystyle\mathbf{X}_{1}=\mathbf{X}'_{1}}{\mathbf{X}}_{1}={\mathbf{X}}'_{1}時，這積分可能會發散，需要特別加以處理。另外，若假設閉合回路為無窮細小，則在閉合回路附近，磁場會變得無窮大，磁通量也會變得無窮大，所以，必須給予閉合回路有限尺寸，設定其截面半徑{\displaystyle r_{0}}r_{0}超小于徑長{\displaystyle\ell _{0}}\ell _{0}，

　　有很多種方法可以化解這困難。例如，令{\displaystyle\mathbb{C}}\mathbb{C}為閉合回路的中心曲軸，令{\displaystyle\mathbb{C}'}{\mathbb{C}}'為閉合回路的表面，則{\displaystyle\mathbf{X}_{1}\neq\mathbf{X}'_{1}}{\mathbf{X}}_{1}\neq{\mathbf{X}}'_{1}，這積分就不會發散了[4]。

耦合系數

　　耦合系數為描述電感之間互感量與自感量的相對大小，兩電感器的耦合系數定義為

　　{\displaystyle k={\frac{M}{\sqrt{L_{1}L_{2}}}}}{\displaystyle k={\frac{M}{\sqrt{L_{1}L_{2}}}}}；

　　其中{\displaystyle k}k為耦合系數，無單位；{\displaystyle M}M為兩電感的互感值，{\displaystyle L_{1},L_{2}}{\displaystyle L_{1},L_{2}}分別為兩電感器的自感值。

　　電感與磁場能量

　　將前面論述加以推廣，思考{\displaystyle K}K條閉合回路，設定第{\displaystyle k}k條閉合回路的卷繞匝數為{\displaystyle N_{k}}N_{k}，載有電流{\displaystyle i_{k}}i_{k}，則其磁鏈{\displaystyle N_{k}\Phi _{k}}N_{{k}}\Phi _{{k}}為

　　{\displaystyle N_{k}\Phi _{k}=\sum _{n=1}^{K}L_{k,n}i_{n}}N_{{k}}\Phi _{{k}}=\sum _{{n=1}}^{{K}}L_{{k,n}}i_{{n}}；

　　其中，{\displaystyle\Phi _{k}}\Phi _{{k}}是穿過第{\displaystyle k}k條閉合回路的磁通量，{\displaystyle L_{k,k}=L_{k}}L_{{k,k}}=L_{k}是自感，{\displaystyle L_{k,n}=M_{k,n},k\neq n}L_{{k,n}}=M_{{k,n}},k\neq n是互感。

　　由于第{\displaystyle n}n條閉合回路對于磁通量{\displaystyle\Phi _{k}}\Phi _{{k}}的總貢獻是卷繞匝數乘以電流，即{\displaystyle N_{n}i_{n}}N_{n}i_{n}，所以，{\displaystyle L_{k,n}}L_{{k,n}}與乘積{\displaystyle N_{k}N_{n}}N_{k}N_{n}成正比。

　　從法拉第電磁感應定律，可以得到

　　{\displaystyle v_{k}=-{\mathcal{E}}_{k}=N_{k}{\frac{\mathrmhyxjpf1ac\Phi _{k}}{\mathrmhyxjpf1act}}=\sum _{n=1}^{K}L_{k,n}{\frac{\mathrmhyxjpf1aci_{n}}{\mathrmhyxjpf1act}}=L_{k}{\frac{\mathrmhyxjpf1aci_{k}}{\mathrmhyxjpf1act}}+\sum _{n=1,\n\neq k}^{K}M_{k,n}{\frac{\mathrmhyxjpf1aci_{n}}{\mathrmhyxjpf1act}}}v_{{k}}=-{\mathcal{E}}_{k}=N_{{k}}{\frac{{\mathrmhyxjpf1ac}\Phi _{{k}}}{{\mathrmhyxjpf1ac}t}}=\sum _{{n=1}}^{{K}}L_{{k,n}}{\frac{{\mathrmhyxjpf1ac}i_{{n}}}{{\mathrmhyxjpf1ac}t}}=L_{k}{\frac{{\mathrmhyxjpf1ac}i_{k}}{{\mathrmhyxjpf1ac}t}}+\sum _{{n=1,\n\neq k}}^{{K}}M_{{k,n}}{\frac{{\mathrmhyxjpf1ac}i_{{n}}}{{\mathrmhyxjpf1ac}t}}；

　　其中，{\displaystyle v_{k}}v_{{k}}是第{\displaystyle k}k條閉合回路的感應電壓。

　　第{\displaystyle k}k條閉合回路的電功率{\displaystyle p_{k}}p_k為

　　{\displaystyle p_{k}=i_{k}v_{k}}p_{k}=i_{k}v_{k}。

　　假設原先所有電流為零，即{\displaystyle i_{1}=i_{2}=\dots=i_{K}=0}i_{1}=i_{2}=\dots=i_{K}=0,儲存于所有閉合回路的總磁能為{\displaystyle 0}{\displaystyle 0}?，F(xiàn)在，將第一條閉合回路的電流{\displaystyle i_{1}}i_1平滑地從{\displaystyle 0}{\displaystyle 0}增加到{\displaystyle I_{1}}I_{1}，同時保持其它閉合回路的電流不變，則儲存于第一條閉合回路的磁能{\displaystyle W_{1}}W_{1}為

　　{\displaystyle W_{1}=\int i_{1}v_{1}\mathrmhyxjpf1act=\int _{0}^{I_{1}}i_{1}L_{1}\mathrmhyxjpf1aci_{1}={\frac{1}{2}}L_{1}I_{1}^{2}}W_{1}=\int i_{1}v_{1}{\mathrmhyxjpf1ac}t=\int _{0}^{{I_{1}}}i_{1}L_{1}{\mathrmhyxjpf1ac}i_{1}={\frac{1}{2}}L_{1}I_{1}^{2}。

　　然后，將第二條閉合回路的電流{\displaystyle i_{2}}i_2平滑地從{\displaystyle 0}{\displaystyle 0}增加到{\displaystyle I_{2}}I_{2}，同時保持其它閉合回路的電流不變，則儲存于第二條閉合回路的磁能{\displaystyle W_{2}}W_{2}為

　　{\displaystyle W_{2}=\int i_{2}v_{2}\mathrmhyxjpf1act=\int _{0}^{I_{2}}i_{2}L_{2}\mathrmhyxjpf1aci_{2}+\int _{0}^{I_{2}}I_{1}M_{1,2}\mathrmhyxjpf1aci_{2}={\frac{1}{2}}L_{2}I_{2}^{2}+M_{1,2}I_{1}I_{2}}W_{2}=\int i_{2}v_{2}{\mathrmhyxjpf1ac}t=\int _{0}^{{I_{2}}}i_{2}L_{2}{\mathrmhyxjpf1ac}i_{2}+\int _{0}^{{I_{2}}}I_{1}M_{{1,2}}{\mathrmhyxjpf1ac}i_{2}={\frac{1}{2}}L_{2}I_{2}^{2}+M_{{1,2}}I_{1}I_{2}。

　　案照這方法繼續地計算，儲存于第{\displaystyle k}k條閉合回路的磁能{\displaystyle W_{k}}W_{k}為

　　{\displaystyle W_{k}=\int i_{k}v_{k}\mathrmhyxjpf1act=\int _{0}^{I_{k}}i_{k}L_{k}\mathrmhyxjpf1aci_{k}+\sum _{n=1}^{k-1}\int _{0}^{I_{k}}I_{n}M_{n,k}\mathrmhyxjpf1aci_{k}={\frac{1}{2}}L_{k}I_{k}^{2}+\sum _{n=1}^{k-1}M_{n,k}I_{n}I_{k}}W_{k}=\int i_{k}v_{k}{\mathrmhyxjpf1ac}t=\int _{0}^{{I_{k}}}i_{k}L_{k}{\mathrmhyxjpf1ac}i_{k}+\sum _{{n=1}}^{{k-1}}\int _{0}^{{I_{k}}}I_{n}M_{{n,k}}{\mathrmhyxjpf1ac}i_{k}={\frac{1}{2}}L_{k}I_{k}^{2}+\sum _{{n=1}}^{{k-1}}M_{{n,k}}I_{n}I_{k}。

　　所以，當每一個閉合回路的電流都平滑地增加到其最終電流之后，儲存于所有閉合回路的總磁能{\displaystyle W}W為[5]

　　{\displaystyle W={\frac{1}{2}}\sum _{k=1}^{K}L_{k}I_{k}^{2}+\sum _{k=1}^{K}\sum _{n=1}^{k-1}M_{n,k}I_{n}I_{k}={\frac{1}{2}}\sum _{k=1}^{K}L_{k}I_{k}^{2}+{\frac{1}{2}}\sum _{k=1}^{K}\sum _{n=1,n\neq k}^{K}M_{n,k}I_{n}I_{k}}W={\frac{1}{2}}\sum _{{k=1}}^{{K}}L_{k}I_{k}^{2}+\sum _{{k=1}}^{{K}}\sum _{{n=1}}^{{k-1}}M_{{n,k}}I_{n}I_{k}={\frac{1}{2}}\sum _{{k=1}}^{{K}}L_{k}I_{k}^{2}+{\frac{1}{2}}\sum _{{k=1}}^{{K}}\sum _{{n=1,n\neq k}}^{{K}}M_{{n,k}}I_{n}I_{k}。

　　假設將{\displaystyle I_{n}}I_n與{\displaystyle I_{k}}I_{k}的數值交換，總磁能{\displaystyle W}W不會改變。滿足可積分條件{\displaystyle{\frac{\partial^{2}{W}}{\partial I_{n}\partial I_{k}}}={\frac{\partial^{2}{W}}{\partial I_{k}\partial I_{n}}}}{\frac{\partial^{2}{W}}{\partial I_{n}\partial I_{k}}}={\frac{\partial^{2}{W}}{\partial I_{k}\partial I_{n}}}，必需要求{\displaystyle L_{k,n}=L_{n,k}}L_{{k,n}}=L_{{n,k}}成立。所以，電感矩陣{\displaystyle L_{k,n}}L_{{k,n}}是個對稱矩陣。

　　從物理角度來看，上述增加電流方法并不是唯一方法，還有其它很多種增加電流方法。由于能量守恒，沒有任何耗散能量。所以，不論選擇哪一種方法，只要每一條閉合回路的電流增加到其最終電流，則儲存的總磁能都相等。

串聯與并聯電路

串聯電路

　　主條目：串聯電路

自感現象

　　如右圖所示，{\displaystyle n}n個電感器串聯的等效電感{\displaystyle L_{eq}}L_{{eq}}為

　　{\displaystyle L_{eq}=L_{1}+L_{2}+\cdots+L_{n}}L_{{eq}}=L_{1}+L_{2}+\cdots+L_{n}。

　　將{\displaystyle n}n個電感器串聯在一起，并在這個串聯電路的兩端加上電源。按照電感的定義，第{\displaystyle k}k個電感器兩端的電壓{\displaystyle v_{k}}v_{k}等于其電感{\displaystyle L_{k}}L_{k}乘以通過的電流的變率{\displaystyle{\frac{\mathrmhyxjpf1aci_{k}}{\mathrmhyxjpf1act}}}{\frac{{\mathrmhyxjpf1ac}i_{k}}{{\mathrmhyxjpf1ac}t}}：

　　{\displaystyle v_{k}=L_{k}{\frac{\mathrmhyxjpf1aci_{k}}{\mathrmhyxjpf1act}}}v_{k}=L_{k}{\frac{{\mathrmhyxjpf1ac}i_{k}}{{\mathrmhyxjpf1ac}t}}；

　　按照基爾霍夫電流定律，從電源（直流電或交流電）給出的電流{\displaystyle i}i等于通過每一個電感器的電流{\displaystyle i_{k}}i_{k}。所以，

　　{\displaystyle i=i_{1}=i_{2}=\cdots=i_{n}}i=i_{1}=i_{2}=\cdots=i_{n}；

　　根據基爾霍夫電壓定律，電源兩端的電壓等于所有電感器兩端的電壓的代數和：

　　{\displaystyle v=v_{1}+v_{2}+\cdots+v_{n}=L_{1}{\frac{\mathrmhyxjpf1aci_{1}}{\mathrmhyxjpf1act}}+L_{2}{\frac{\mathrmhyxjpf1aci_{2}}{\mathrmhyxjpf1act}}+\cdots+L_{n}{\frac{\mathrmhyxjpf1aci_{n}}{\mathrmhyxjpf1act}}=(L_{1}+L_{2}+\cdots+L_{n}){\frac{\mathrmhyxjpf1aci}{\mathrmhyxjpf1act}}}v=v_{1}+v_{2}+\cdots+v_{n}=L_{1}{\frac{{\mathrmhyxjpf1ac}i_{1}}{{\mathrmhyxjpf1ac}t}}+L_{2}{\frac{{\mathrmhyxjpf1ac}i_{2}}{{\mathrmhyxjpf1ac}t}}+\cdots+L_{n}{\frac{{\mathrmhyxjpf1ac}i_{n}}{{\mathrmhyxjpf1ac}t}}=(L_{1}+L_{2}+\cdots+L_{n}){\frac{{\mathrmhyxjpf1ac}i}{{\mathrmhyxjpf1ac}t}}；

　　所以，{\displaystyle n}n個電感器串聯的等效電感{\displaystyle L_{eq}}L_{{eq}}為

　　{\displaystyle L_{eq}=L_{1}+L_{2}+\cdots+L_{n}}L_{{eq}}=L_{1}+L_{2}+\cdots+L_{n}。

互感現象

　　由于電感器產生的磁場會與其鄰近電感器的纏繞線圈發生耦合，很難避免緊鄰的電感器彼此互相影響。物理量互感{\displaystyle M}M能夠給出對于這影響的衡量。

　　例如，由電感分別為{\displaystyle L_{1}}L_{1}、{\displaystyle L_{2}}L_2，互感為{\displaystyle M}M的兩個電感器構成的串聯電路，其等效互感{\displaystyle L_{eq}}L_{{eq}}有兩種可能：

　　假設兩個電感器分別產生的磁場或磁通量，其方向相同，則稱為“串聯互助”，其等效電感

　　{\displaystyle L_{eq}=L_{1}+L_{2}+2M}L_{{eq}}=L_{1}+L_{2}+2M。

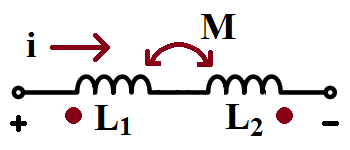

　　假設兩個電感器分別產生的磁場或磁通量，其方向相反，則稱為“串聯互消”，其等效電感

　　{\displaystyle L_{eq}=L_{1}+L_{2}-2M}L_{{eq}}=L_{1}+L_{2}-2M。

　　對于具有三個或三個以上電感器的串聯電路，必需考慮到每個電感器自己本身的自感和電感器與電感器之間的互感，這會使得計算更加復雜。等效電感是所有自感與互感的代數和。例如，由三個電感器構成的串聯電路，會涉及三個自感和六個互感。三個電感器的自感分別為{\displaystyle M_{11}}M_{{11}}、{\displaystyle M_{22}}M_{{22}}、{\displaystyle M_{33}}M_{{33}}；互感分別為{\displaystyle M_{12}}M_{{12}}、{\displaystyle M_{13}}M_{{13}}、{\displaystyle M_{23}}M_{{23}}、{\displaystyle M_{21}}M_{{21}}、{\displaystyle M_{31}}M_{{31}}、{\displaystyle M_{32}}M_{{32}}。等效電感為

　　{\displaystyle L_{eq}=(M_{11}+M_{22}+M_{33})+(M_{12}+M_{13}+M_{23})+(M_{21}+M_{31}+M_{32})}L_{{eq}}=(M_{{11}}+M_{{22}}+M_{{33}})+(M_{{12}}+M_{{13}}+M_{{23}})+(M_{{21}}+M_{{31}}+M_{{32}})。

　　由于任意兩個電感器彼此之間的互感相等，{\displaystyle M_{ij}}M_{{ij}}={\displaystyle M_{ji}}M_{{ji}}，后面兩組互感可以合并：

　　{\displaystyle L_{eq}=(M_{11}+M_{22}+M_{33})+2(M_{12}+M_{13}+M_{23})}L_{{eq}}=(M_{{11}}+M_{{22}}+M_{{33}})+2(M_{{12}}+M_{{13}}+M_{{23}})。

互感公式推導

　　如右圖所示，兩個電感器串聯互助在一起。將電源連接于這串聯電路的兩端。應用基爾霍夫電壓定律，按照點規定，可以得到

　　{\displaystyle-v+L_{1}{\frac{\mathrmhyxjpf1aci}{\mathrmhyxjpf1act}}+M{\frac{\mathrmhyxjpf1aci}{\mathrmhyxjpf1act}}+L_{2}{\frac{\mathrmhyxjpf1aci}{\mathrmhyxjpf1act}}+M{\frac{\mathrmhyxjpf1aci}{\mathrmhyxjpf1act}}=0}{\displaystyle-v+L_{1}{\frac{\mathrmhyxjpf1aci}{\mathrmhyxjpf1act}}+M{\frac{\mathrmhyxjpf1aci}{\mathrmhyxjpf1act}}+L_{2}{\frac{\mathrmhyxjpf1aci}{\mathrmhyxjpf1act}}+M{\frac{\mathrmhyxjpf1aci}{\mathrmhyxjpf1act}}=0}；

　　其中，{\displaystyle v}v是電源兩端的電壓，{\displaystyle i}i是電流。

　　電壓{\displaystyle v}v和電流{\displaystyle i}i之間的關系為

　　{\displaystyle v=(L_{1}+L_{2}+2M){\frac{\mathrmhyxjpf1aci}{\mathrmhyxjpf1act}}}{\displaystyle v=(L_{1}+L_{2}+2M){\frac{\mathrmhyxjpf1aci}{\mathrmhyxjpf1act}}}；

　　所以，兩個電感器串聯互助的等效電感為

　　{\displaystyle L_{eq}=L_{1}+L_{2}+2M}{\displaystyle L_{eq}=L_{1}+L_{2}+2M}。

　　以類似的作法，也能得到兩個電感器串聯互消的等效電感。

并聯電路

　　主條目：并聯電路

自感現象

　　如右圖所示，{\displaystyle n}n個電感器并聯在一起，類似前面所述方法，可以計算出其等效電感{\displaystyle L_{eq}}L_{{eq}}為

　　{\displaystyle{\frac{1}{L_{eq}}}={\frac{1}{L_{1}}}+{\frac{1}{L_{2}}}+\cdots+{\frac{1}{L_{n}}}}{\frac{1}{L_{{eq}}}}={\frac{1}{L_{1}}}+{\frac{1}{L_{2}}}+\cdots+{\frac{1}{L_{n}}}。

互感現象

　　由于電感器產生的磁場會與其鄰近電感器的纏繞線圈發生耦合，很難避免緊鄰的電感器彼此互相影響。物理量互感{\displaystyle M}M能夠給出對于這影響的衡量。上述方程描述{\displaystyle n}n個電感器無互感并聯的理想案例。

　　由電感分別為{\displaystyle L_{1}}L_{1}、{\displaystyle L_{2}}L_2，互感為{\displaystyle M}M的兩個電感器構成的并聯電路，其等效互感{\displaystyle L_{eq}}L_{{eq}}為[6]：

　　假設兩個電感器分別產生的磁場或磁通量，其方向相同，則稱為“并聯互助”，其等效電感

　　{\displaystyle L_{eq}={\frac{L_{1}L_{2}-M^{2}}{L_{1}+L_{2}-2M}}}L_{{eq}}={\frac{L_{1}L_{2}-M^{2}}{L_{1}+L_{2}-2M}}。

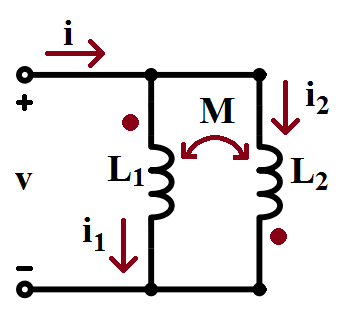

　　假設兩個電感器分別產生的磁場或磁通量，其方向相反，則稱為“并聯互消”，其等效電感

　　{\displaystyle L_{eq}={\frac{L_{1}L_{2}-M^{2}}{L_{1}+L_{2}+2M}}}L_{{eq}}={\frac{L_{1}L_{2}-M^{2}}{L_{1}+L_{2}+2M}}。

　　對于具有三個或三個以上電感器的并聯電路，必需考慮到每個電感器自己本身的自感和電感器與電感器之間的互感，這會使得計算更加復雜。

互感公式推導

　　如右圖所示，兩個電感器并聯互助在一起。將電源連接于這并聯電路的兩端。應用基爾霍夫電壓定律，按照點規定，可以得到

　　{\displaystyle-v+L_{1}{\frac{\mathrmhyxjpf1aci_{1}}{\mathrmhyxjpf1act}}+M{\frac{\mathrmhyxjpf1aci_{2}}{\mathrmhyxjpf1act}}=0}{\displaystyle-v+L_{1}{\frac{\mathrmhyxjpf1aci_{1}}{\mathrmhyxjpf1act}}+M{\frac{\mathrmhyxjpf1aci_{2}}{\mathrmhyxjpf1act}}=0}；

　　{\displaystyle-v+L_{2}{\frac{\mathrmhyxjpf1aci_{2}}{\mathrmhyxjpf1act}}+M{\frac{\mathrmhyxjpf1aci_{1}}{\mathrmhyxjpf1act}}=0}{\displaystyle-v+L_{2}{\frac{\mathrmhyxjpf1aci_{2}}{\mathrmhyxjpf1act}}+M{\frac{\mathrmhyxjpf1aci_{1}}{\mathrmhyxjpf1act}}=0}；

　　其中，{\displaystyle v}v是電源兩端的電壓，{\displaystyle i_{1}}i_1和{\displaystyle i_{2}}i_2分別是通過兩個支路的電流。

　　利用二元一次聯立方程組的克拉瑪公式，可得

　　{\displaystyle{\frac{di_{1}}{dt}}={\frac{v(L_{2}-M)}{L_{1}L_{2}-M^{2}}}}{\displaystyle{\frac{di_{1}}{dt}}={\frac{v(L_{2}-M)}{L_{1}L_{2}-M^{2}}}}；

　　{\displaystyle{\frac{di_{2}}{dt}}={\frac{v(L_{1}-M)}{L_{1}L_{2}-M^{2}}}}{\displaystyle{\frac{di_{2}}{dt}}={\frac{v(L_{1}-M)}{L_{1}L_{2}-M^{2}}}}；

　　根據基爾霍夫電流定律，{\displaystyle i=i_{1}+i_{2}}{\displaystyle i=i_{1}+i_{2}}，因此

　　{\displaystyle{\frac{di}{dt}}={\frac{di_{1}}{dt}}+{\frac{di_{2}}{dt}}={\frac{v(L_{1}+L_{2}-2M)}{L_{1}L_{2}-M^{2}}}}{\displaystyle{\frac{di}{dt}}={\frac{di_{1}}{dt}}+{\frac{di_{2}}{dt}}={\frac{v(L_{1}+L_{2}-2M)}{L_{1}L_{2}-M^{2}}}}；

　　可得電壓{\displaystyle v}v和電流{\displaystyle i}i之間的關系為

　　{\displaystyle v={\frac{L_{1}L_{2}-M^{2}}{L_{1}+L_{2}-2M}}\{\frac{\mathrmhyxjpf1aci}{\mathrmhyxjpf1act}}}v={\frac{L_{1}L_{2}-M^{2}}{L_{1}+L_{2}-2M}}\{\frac{{\mathrmhyxjpf1ac}i}{{\mathrmhyxjpf1ac}t}}；

　　所以，兩個電感器并聯互助的等效電感為

　　{\displaystyle L_{eq}={\frac{L_{1}L_{2}-M^{2}}{L_{1}+L_{2}-2M}}}L_{{eq}}={\frac{L_{1}L_{2}-M^{2}}{L_{1}+L_{2}-2M}}。

　　以類似的作法，也能得到兩個電感器并聯互消的等效電感。

鏡像法

　　對于某些案例，不同的電流分布會在空間的一些區域產生同樣的磁場。這論據可以用來計算電感。例如，思考以下兩個系統：

　　一條筆直的載流導線與導體墻之間的距離為{\displaystyle d/2}d/2。

　　兩條互相平行、載有異向電流的導線，彼此之間的距離為{\displaystyle d}d。

　　這兩個系統的磁場在導體墻外的半空間（half-space）相等。第二個系統的磁能與電感分別是第一個系統的兩倍。

非線性電感

　很多電感器是用磁性材料制成。假若磁場超過材料的飽和度，則這些材料會顯示出非線性磁導率行為與伴隨的磁飽和效應，從而促使電感成為施加電流的函數。雖然法拉第電磁感應定律仍舊成立，但電感會具有多重歧義，依計算電路參數或磁通量而不同。

　　“大信號電感”是用來計算磁通量，以方程定義為

　　{\displaystyle L_{s}(i)\{\stackrel{\mathrm{def}}{=}}\{\frac{N\Phi}{i}}={\frac{\Lambda}{i}}}L_{s}(i)\{\stackrel{{\mathrm{def}}}{=}}\{\frac{N\Phi}{i}}={\frac{\Lambda}{i}}。

　　“小信號電感”是用來計算電壓，以方程定義為

　　{\displaystyle L_hyxjpf1ac(i)\{\stackrel{\mathrm{def}}{=}}\{\frac{\mathrmhyxjpf1ac(N\Phi)}{\mathrmhyxjpf1aci}}={\frac{\mathrmhyxjpf1ac\Lambda}{\mathrmhyxjpf1aci}}}{\displaystyle L_hyxjpf1ac(i)\{\stackrel{\mathrm{def}}{=}}\{\frac{\mathrmhyxjpf1ac(N\Phi)}{\mathrmhyxjpf1aci}}={\frac{\mathrmhyxjpf1ac\Lambda}{\mathrmhyxjpf1aci}}}。

　　非線性電感器的電壓為

　　{\displaystyle v(t)={\frac{\mathrmhyxjpf1ac\Lambda}{\mathrmhyxjpf1act}}={\frac{\mathrmhyxjpf1ac\Lambda}{\mathrmhyxjpf1aci}}{\frac{\mathrmhyxjpf1aci}{\mathrmhyxjpf1act}}=L_hyxjpf1ac(i){\frac{\mathrmhyxjpf1aci}{\mathrmhyxjpf1act}}}{\displaystyle v(t)={\frac{\mathrmhyxjpf1ac\Lambda}{\mathrmhyxjpf1act}}={\frac{\mathrmhyxjpf1ac\Lambda}{\mathrmhyxjpf1aci}}{\frac{\mathrmhyxjpf1aci}{\mathrmhyxjpf1act}}=L_hyxjpf1ac(i){\frac{\mathrmhyxjpf1aci}{\mathrmhyxjpf1act}}}。

　　類似地，可以給出非線性互感的定義。

簡單電路的自感

　　很多種電路的自感可以以閉形式給出：

　　種類{\displaystyle L/\mu _{0}}L/\mu _{0}注釋

　　單層

　　螺線管[7]{\displaystyle\quad{\frac{r^{2}N^{2}}{3\ell}}\left\{-8w+4{\frac{\sqrt{1+m}}{m}}\left(K\left({\sqrt{\frac{m}{1+m}}}\right)-\left(1-m\right)E\left({\sqrt{\frac{m}{1+m}}}\right)\right)\right\}}{\displaystyle\quad{\frac{r^{2}N^{2}}{3\ell}}\left\{-8w+4{\frac{\sqrt{1+m}}{m}}\left(K\left({\sqrt{\frac{m}{1+m}}}\right)-\left(1-m\right)E\left({\sqrt{\frac{m}{1+m}}}\right)\right)\right\}}

　　{\displaystyle={\frac{r^{2}N^{2}\pi}{\ell}}\left\{1-{\frac{8w}{3\pi}}+\sum _{n=1}^{\infty}{\frac{\left(2n\right)!^{2}}{n!^{4}\left(n+1\right)\left(2n-1\right)2^{2n}}}\left(-1\right)^{n+1}w^{2n}\right\}}={\frac{r^{2}N^{2}\pi}{\ell}}\left\{1-{\frac{8w}{3\pi}}+\sum _{{n=1}}^{{\infty}}{\frac{\left(2n\right)!^{2}}{n!^{4}\left(n+1\right)\left(2n-1\right)2^{{2n}}}}\left(-1\right)^{{n+1}}w^{{2n}}\right\}

　　{\displaystyle={\begin{cases}{\frac{r^{2}N^{2}\pi}{\ell}}\left(1-{\frac{8w}{3\pi}}+{\frac{w^{2}}{2}}-{\frac{w^{4}}{4}}+{\frac{5w^{6}}{16}}-{\frac{35w^{8}}{64}}+...\right)\,&w\ll 1\\rN^{2}\left\{\left(1+{\frac{1}{32w^{2}}}+O({\frac{1}{w^{4}}})\right)\ln\left(8w\right)-{\frac{1}{2}}+{\frac{1}{128w^{2}}}+O({\frac{1}{w^{4}}})\right\}\,&w\gg 1\end{cases}}}{\displaystyle={\begin{cases}{\frac{r^{2}N^{2}\pi}{\ell}}\left(1-{\frac{8w}{3\pi}}+{\frac{w^{2}}{2}}-{\frac{w^{4}}{4}}+{\frac{5w^{6}}{16}}-{\frac{35w^{8}}{64}}+...\right)\,&w\ll 1\\rN^{2}\left\{\left(1+{\frac{1}{32w^{2}}}+O({\frac{1}{w^{4}}})\right)\ln\left(8w\right)-{\frac{1}{2}}+{\frac{1}{128w^{2}}}+O({\frac{1}{w^{4}}})\right\}\,&w\gg 1\end{cases}}}

　　{\displaystyle N}N：卷繞匝數

　　{\displaystyle r}r：半徑

　　{\displaystyle\ell}\ell：長度

　　{\displaystyle w=r/\ell}{\displaystyle w=r/\ell}

　　{\displaystyle m=4w^{2}}m=4w^{2}

　　{\displaystyle E,K}E,K：橢圓積分

　　同軸電纜

　　（高頻率）{\displaystyle{\frac{\mu _{0}\ell}{2\pi}}\,\ln{\frac{\;r_{\text{o}}}{\;r_{i}}}}{\displaystyle{\frac{\mu _{0}\ell}{2\pi}}\,\ln{\frac{\;r_{\text{o}}}{\;r_{i}}}}{\displaystyle r_{\text{o}}}{\displaystyle r_{\text{o}}}：外半徑

　　{\displaystyle r_{i}}{\displaystyle r_{i}}：內半徑

　　{\displaystyle\ell}\ell：長度

　　圓形循環[8]{\displaystyle\mu _{0}r\cdot\left(\ln{\frac{8r}{a}}-2+{\frac{Y}{2}}+O\left(a^{2}/r^{2}\right)\right)}{\displaystyle\mu _{0}r\cdot\left(\ln{\frac{8r}{a}}-2+{\frac{Y}{2}}+O\left(a^{2}/r^{2}\right)\right)}{\displaystyle r}r：循環半徑

　　{\displaystyle a}a：導線半徑

　　長方形

　　循環{\displaystyle{\frac{\mu _{0}}{\pi}}\left(b\ln{\frac{2b}{a}}+d\ln{\frac{2d}{a}}-\left(b+d\right)\left(2-{\frac{Y}{2}}\right)+2{\sqrt{b^{2}+d^{2}}}\right.}{\displaystyle{\frac{\mu _{0}}{\pi}}\left(b\ln{\frac{2b}{a}}+d\ln{\frac{2d}{a}}-\left(b+d\right)\left(2-{\frac{Y}{2}}\right)+2{\sqrt{b^{2}+d^{2}}}\right.}

　　{\displaystyle\left.-b\cdot\operatorname{arsinh}{\frachyxjpf1ac}-d\cdot\operatorname{arsinh}{\frachyxjpf1ac}+O\left(a\right)\right)}\left.-b\cdot\operatorname{arsinh}{{\frachyxjpf1ac}}-d\cdot\operatorname{arsinh}{{\frachyxjpf1ac}}+O\left(a\right)\right)

　　{\displaystyle a}a：導線半徑

　　{\displaystyle b}b：邊長

　　{\displaystyle d}d：邊寬

　　{\displaystyle b,d\gg a}b,d\gg a

　　一對

　　平行導線{\displaystyle{\frac{\mu _{0}\ell}{\pi}}\left(\ln{\frachyxjpf1ac{a}}+Y/2\right)}{\displaystyle{\frac{\mu _{0}\ell}{\pi}}\left(\ln{\frachyxjpf1ac{a}}+Y/2\right)}{\displaystyle a}a：導線半徑

　　{\displaystyle d}d：距離

　　{\displaystyle d\geq 2a}d\geq 2a

　　{\displaystyle\ell}\ell：長度

　　一對

　　平行導線

　?。ǜ哳l率）{\displaystyle{\frac{\mu _{0}\ell}{\pi}}\operatorname{arcosh}\left({\frachyxjpf1ac{2a}}\right)={\frac{\mu _{0}\ell}{\pi}}\ln\left({\frachyxjpf1ac{2a}}+{\sqrt{{\frac{d^{2}}{4a^{2}}}-1}}\right)}{\displaystyle{\frac{\mu _{0}\ell}{\pi}}\operatorname{arcosh}\left({\frachyxjpf1ac{2a}}\right)={\frac{\mu _{0}\ell}{\pi}}\ln\left({\frachyxjpf1ac{2a}}+{\sqrt{{\frac{d^{2}}{4a^{2}}}-1}}\right)}{\displaystyle a}a：導線半徑

　　{\displaystyle d}d：距離

　　{\displaystyle d\geq 2a}d\geq 2a

　　{\displaystyle\ell}\ell：長度

　　導線平行

　　于導體墻{\displaystyle{\frac{\mu _{0}\ell}{2\pi}}\left(\ln{\frac{2d}{a}}+Y/2\right)}{\displaystyle{\frac{\mu _{0}\ell}{2\pi}}\left(\ln{\frac{2d}{a}}+Y/2\right)}{\displaystyle a}a：導線半徑

　　{\displaystyle d}d：距離

　　{\displaystyle d\geq a}d\geq a

　　{\displaystyle\ell}\ell：長度

　　導線平行

　　于導體墻

　?。ǜ哳l率）{\displaystyle{\frac{\mu _{0}\ell}{2\pi}}\operatorname{arcosh}\left({\frachyxjpf1ac{a}}\right)={\frac{\mu _{0}\ell}{2\pi}}\ln\left({\frachyxjpf1ac{a}}+{\sqrt{{\frac{d^{2}}{a^{2}}}-1}}\right)}{\displaystyle{\frac{\mu _{0}\ell}{2\pi}}\operatorname{arcosh}\left({\frachyxjpf1ac{a}}\right)={\frac{\mu _{0}\ell}{2\pi}}\ln\left({\frachyxjpf1ac{a}}+{\sqrt{{\frac{d^{2}}{a^{2}}}-1}}\right)}{\displaystyle a}a：導線半徑

　　{\displaystyle d}d：距離

　　{\displaystyle d\geq a}d\geq a

　　{\displaystyle\ell}\ell：長度

　　對于高頻率案例，由于集膚效應，電流均勻地分布于導體表面。依幾何組態不同，有時必須分為低頻率和高頻率案例，因此必須增加參數{\displaystyle Y}Y：

　　{\displaystyle Y=1/2}Y=1/2：電流均勻地分布于整個導體截面。

　　{\displaystyle Y=0}Y=0：集膚效應，電流均勻地分布于導體表面。

　　對于高頻率案例，假若導體彼此移向?qū)Ψ?，另外?huì)有屏蔽電流流動于導體表面，含有參數{\displaystyle Y}Y的表達式不成立。
