逆變器出現“交流電壓超范圍”故障怎么辦？

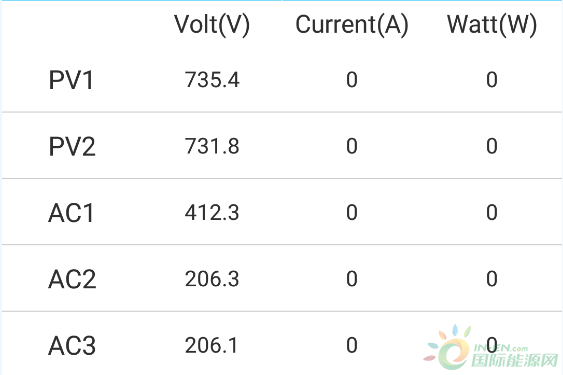

 　　光伏并網逆變器報“交流電壓超范圍”，是最常見的一種故障，因為電網的電壓不是恒定不變的，會隨著負載和潮流的變化而變化，而逆變器的輸出電壓跟隨電網電壓，在電網異常時，需要逆變器停止供電，以免對電網造成更大的傷害。 　　國家標準規定，交流輸出側過電壓/欠電壓保護范圍是額定電壓的85%到110%，當超過這個標準時，逆變器要停止運行。單相并網的額定電壓是230V，當電網電壓低于195.5V或者高于253V時，逆變器原則上要停機；三相并網的電壓是400V，當電網電壓低于340V或者高于440V時，逆變器原則上要停機。 　　1 　　以下兩種情況電網電壓會偏高，一是靠近降壓變壓器的地方，為了保證離變壓器較遠的地方電壓正常，考慮到線路電壓損耗，一般都會將變壓器輸出電壓拉高；二是光伏發電用戶側無法消化，輸送到較遠的地方要提高電壓，造成逆變器輸出側電壓過高，引起逆變器保護關機。 　　 　　這時有三種方法可以讓逆變器繼續運行：一是加大輸出電纜線徑，因為電纜越粗，阻抗越低；二是移動逆變器靠近并網點，電纜越短，阻抗越低；三是手動調整逆變器電壓范圍，但不能調得太高，超過270V有可能損壞用戶其它用電設備。 　　2 　　逆變器交流線如果接錯，也有可能導致逆變器報“交流電壓超范圍”故障。如相線和零線接錯，逆變器A相會顯示是線電壓380V，B，C會顯示是相電壓220V，逆變器認為電壓過低而不啟動。這種情況都是發生在逆變器安裝階段。 　　 　　上圖是逆變器報交流電壓超范圍警告，從APP監控上看到的電網各相電壓，其中AC1正常，AC2和AC3電壓偏低，經現場檢測，是相線L1和零線N線接反，把L1相線和零線N線對調換，逆變器恢復正常。 　　3 　　交流開關接觸不良或者損壞，也會導致逆變器報“交流電壓超范圍”故障。逆變器后的交流開關，由于長時間運行，如果電纜線頭沒有壓緊，或者開關質量不好，觸點就會出現比較大的內阻，有可能導致電壓下降。 　　 　　上圖是一個電站報交流電壓超范圍警告，從APP監控上看到的電網各相電壓，AC1是10.1V，AC2是126.2V，AC3是128.9V，現場測量電網電壓正常，開關也沒有斷開，只是開關溫度比較高，拆開電纜接線端子，發現接觸點變黑。重新更新電纜接頭和開關后，電壓恢復正常，逆變器也可運行。 　 　如何檢測交流電壓故障 　　第一步，用萬用表檢測電網電壓，如果電壓不正常，說明是電網的問題； 　　第二步，檢測交流開關，正常閉合狀態下，開關上下導通，進線和出線之間是沒有電壓的，如果電壓大于5V，說明開關有問題； 　　第三步，如果交流開關沒問題，檢測逆變器的交流輸出接線端子，用萬用表檢測接線端子相線之間的電壓，要用電網的電壓一致，如果不一致，可能是從開關到逆變器這一段電纜有問題，或者逆變器輸出端子有問題； 　　第四步，如果交流輸出接線端子測得的電壓正常，逆變器還報交流電壓故障，則可能是逆變器內部采樣問題，需聯系逆變器廠家解決。
