開關電源
時間：2021-10-18 人氣： 來源：山東合運電氣有限公司
產品簡介
HYKG系列開關電源通過電路控制開關管進行高速的導通與截止，將交流電提供給變壓器進行變壓轉換成高頻的直流電，從而產生所需要的電壓。產品應廣泛應用于航空航天、船舶、鐵路、電動汽車、電腦、家電制造、科研院所、老化、醫療、污水處理、電池充電、工業自動化等直流供電場合
工作原理
1、交流電源輸入經整流濾波成直流；
2、通過高頻PWM(脈沖寬度調制)信號控制開關管，將那個直流加到開關變壓器初級上；
3、開關變壓器次級感應出高頻電壓，經整流濾波供給負載；
4、輸出部分通過一定的電路反饋給控制電路，控制PWM占空比，以達到穩定輸出的目的。
產品組成部分
1、輸入濾波器：其作用是將電網存在的雜波過濾，同時也阻礙本機產生的雜波反饋到公共電網
2、整流與濾波：將電網交流電源直接整流為較平滑的直流電，以供下一級變換
3、逆變：將整流后的直流電變?yōu)楦哳l交流電，這是高頻開關電源的核心部分，頻率越高，體積、重量與輸出功率之比越小
4、輸出整流與濾波：根據負載需要，提供穩定可靠的直流電源。
產品特點：
1、瞬態響應速度快，輸出紋波小，輸出穩定
2、對于電網及負載變化具有極強的適應性
3、電源可選配RS485、USB遠程通訊接口，可以與上位機連接形成智能監控系統，實現對電源運行狀態的實時監控
4、智能防浪涌保護功能
5、智能散熱系統，提高電子產品的壽命和可靠性

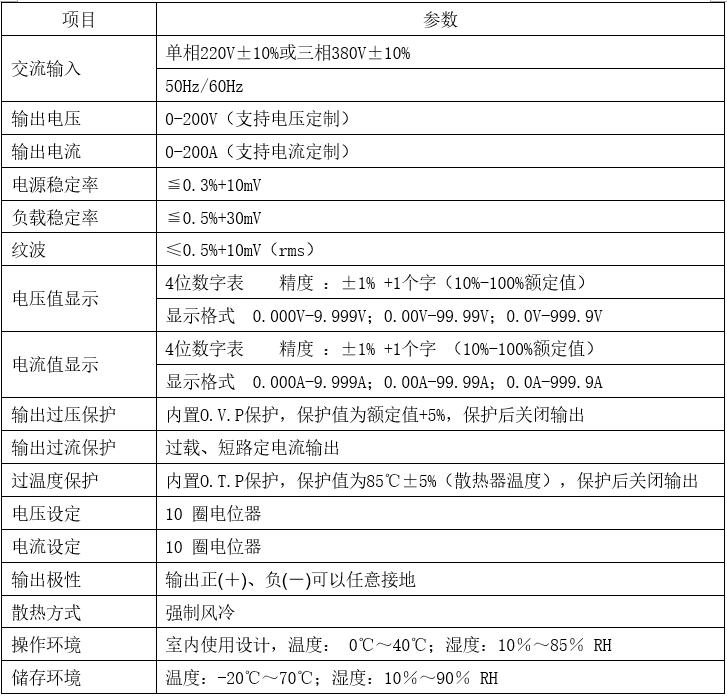

產品技術指標
本文標簽:開關電源直流電源
